Totalmove 30 -40 L
Il Totalmove è il montauto principe della gamma dei prodotti O.ME.R.
Questo montauto racchiude in se tutte le caratteristiche peculiari di tutti gli altri montauto della gamma. Capacità di grandi altezze (può arrivare ad una corsa fino a 16 mt.), grandi capacità di portata (3.000 Kg) ed infine, la persona a bordo, con grandi livelli di sicurezza. Sicuramente una piattaforma elevatrice completa. Doppia valenza di montauto e montacarichi.
Descrizione

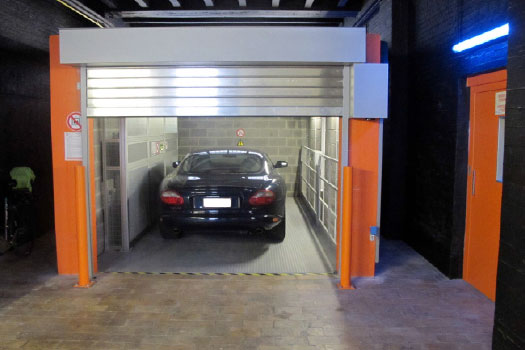

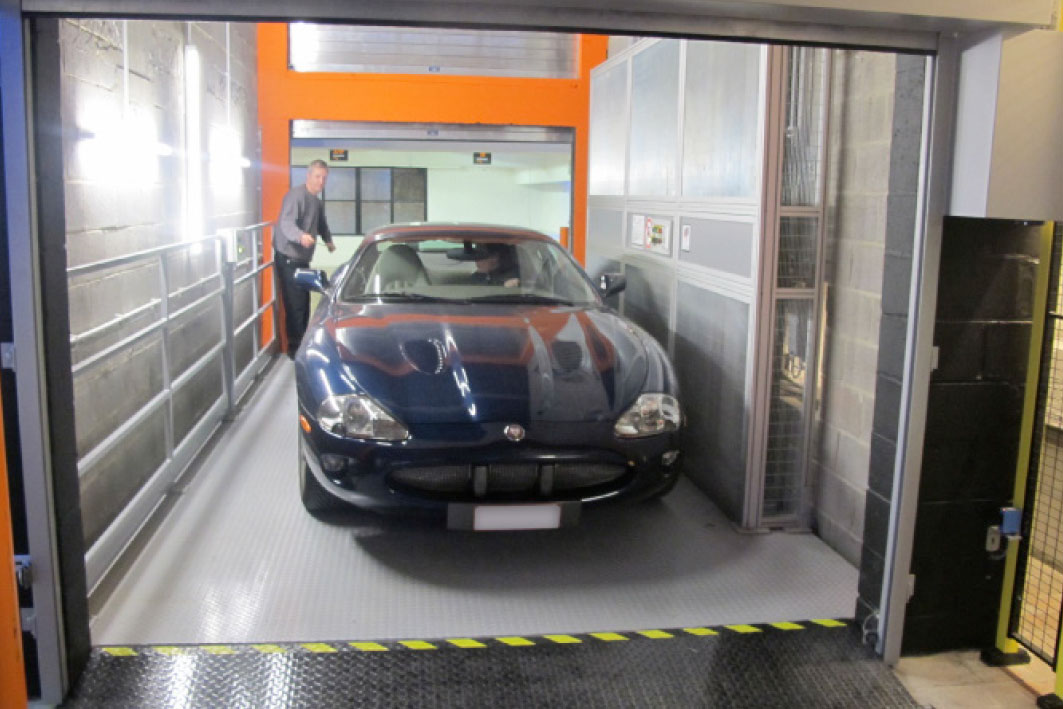

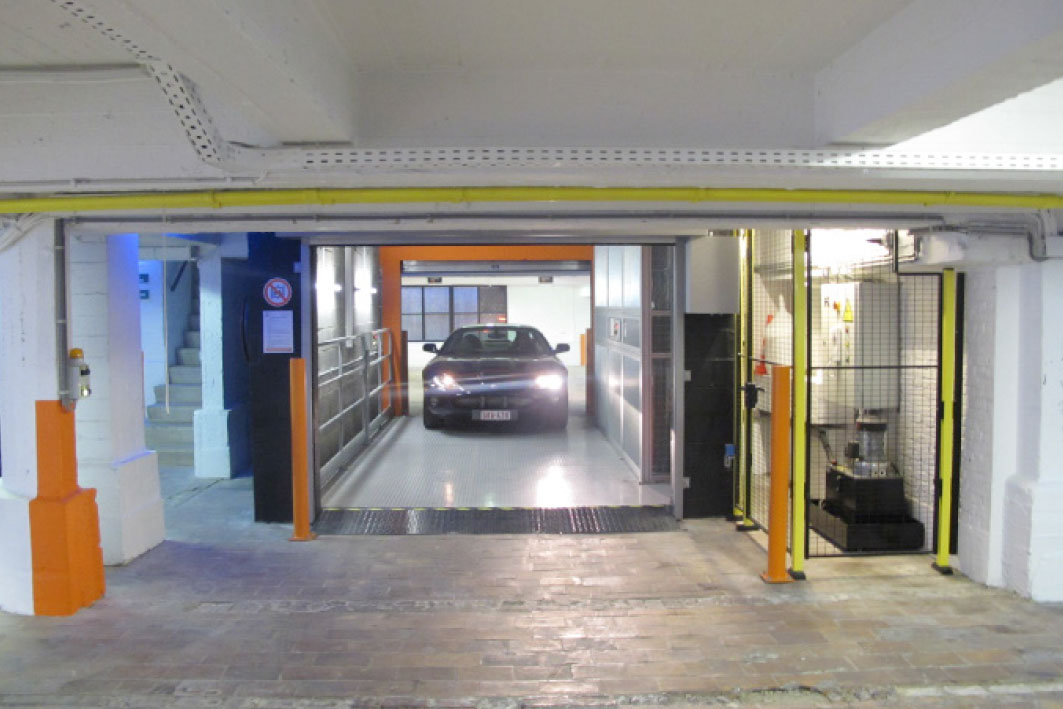

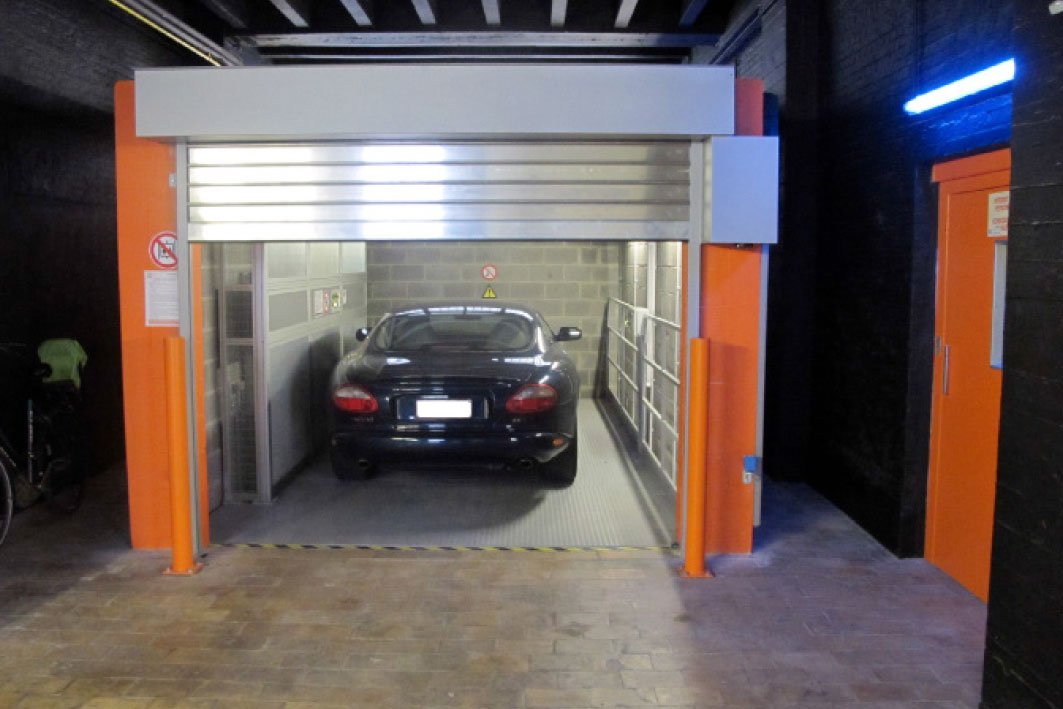

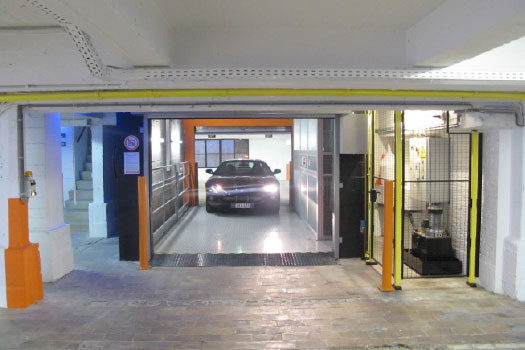

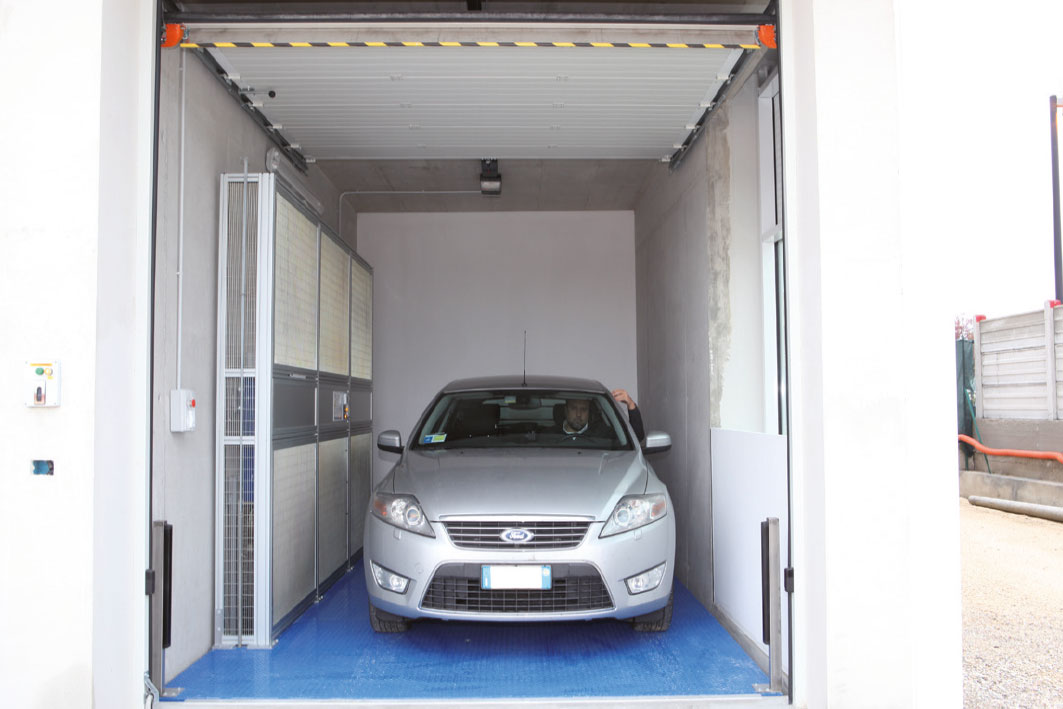

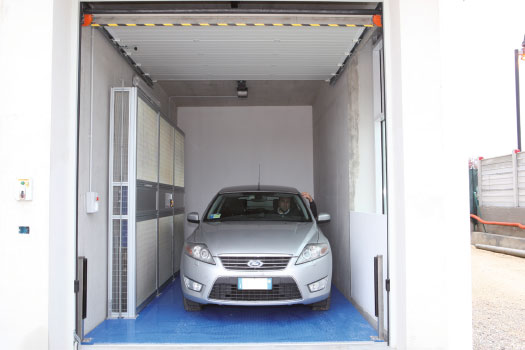

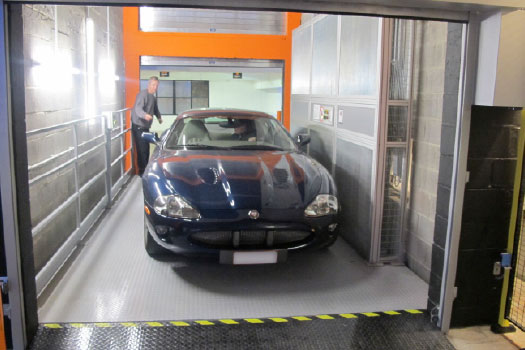

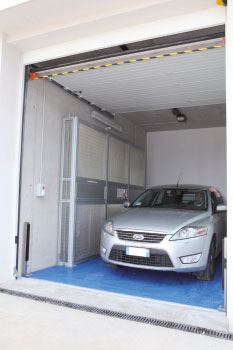

La piattaforma Totalmove 30 L
è una piattaforma che permette il suo uso con una persona a bordo, con certificazione, fino ad una corsa di 16 metri.

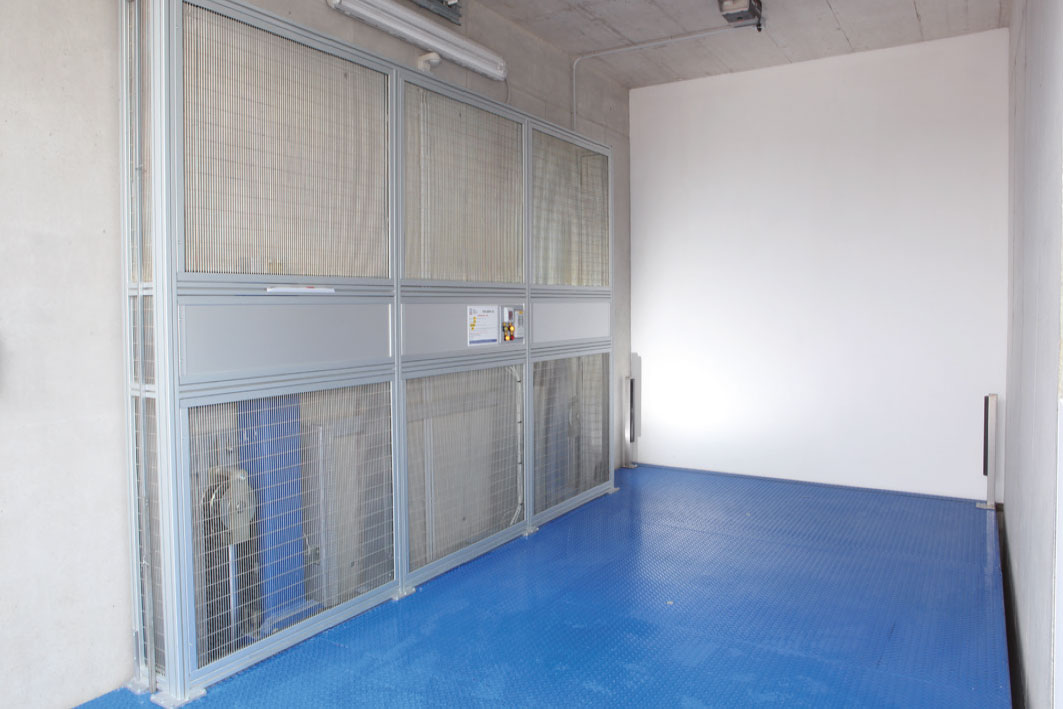

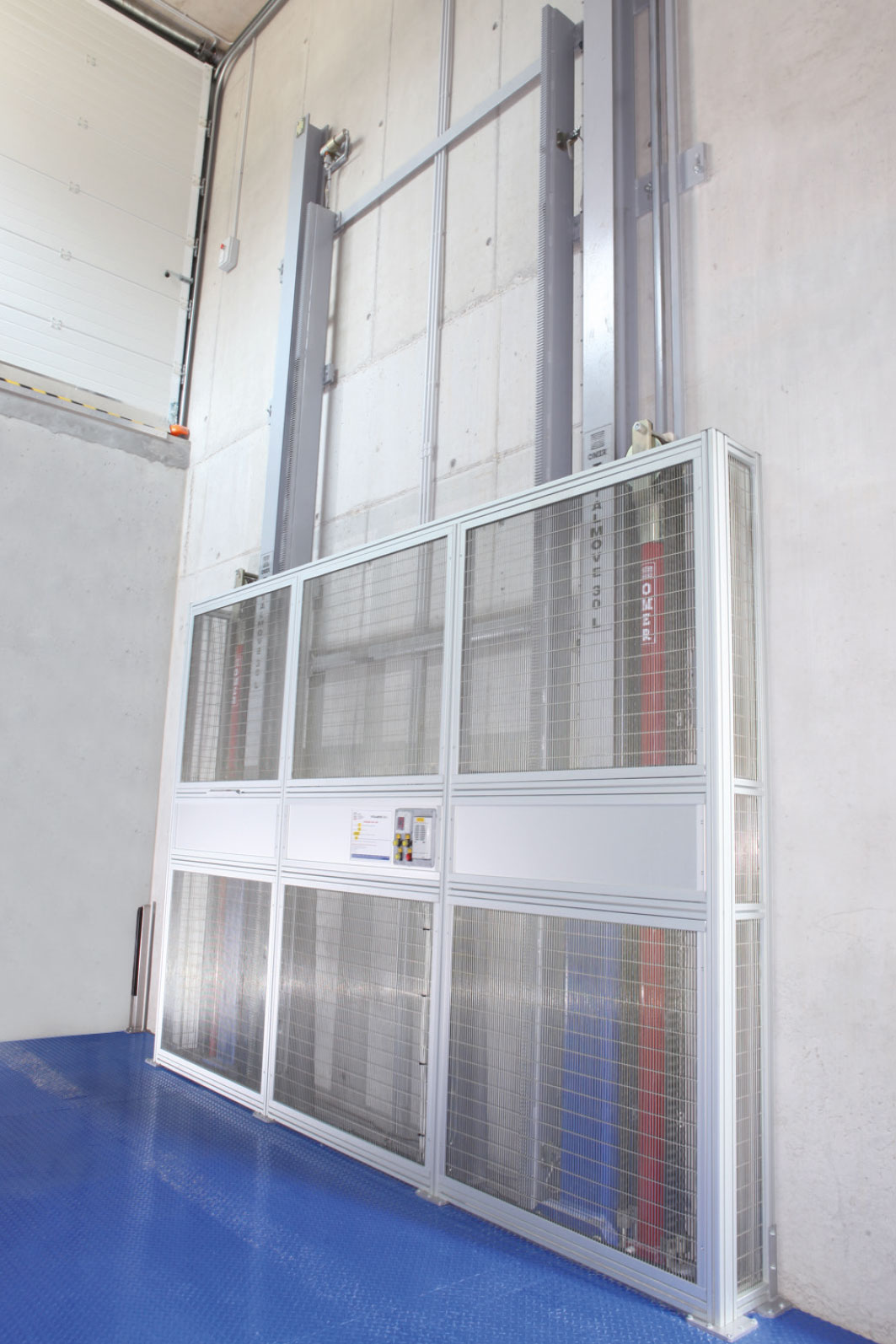

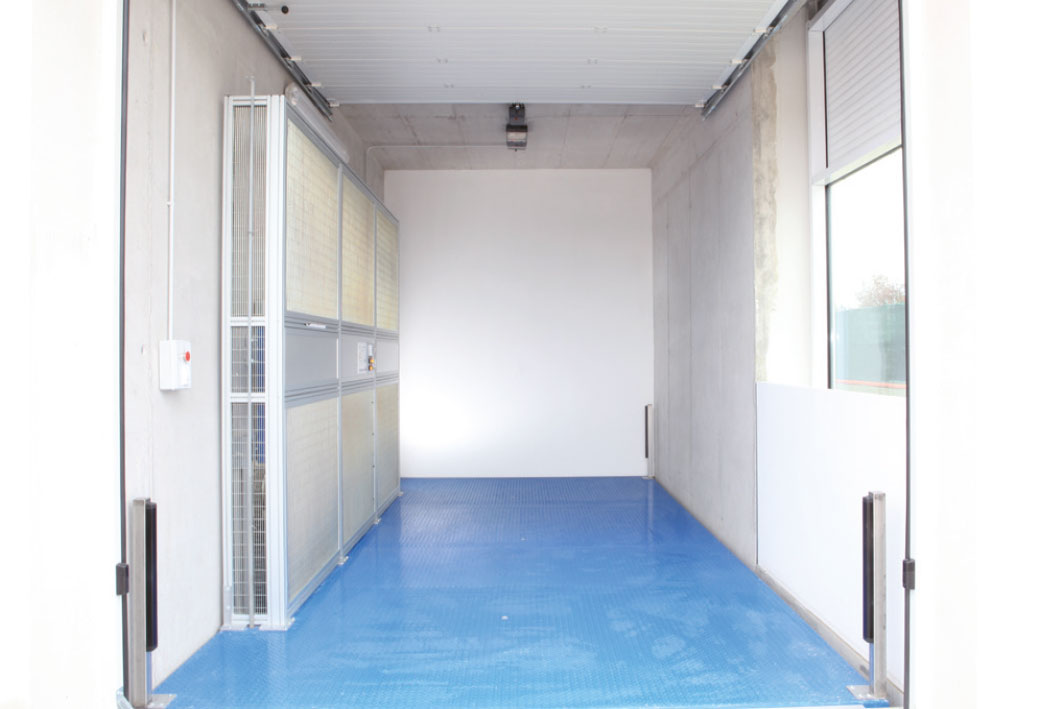

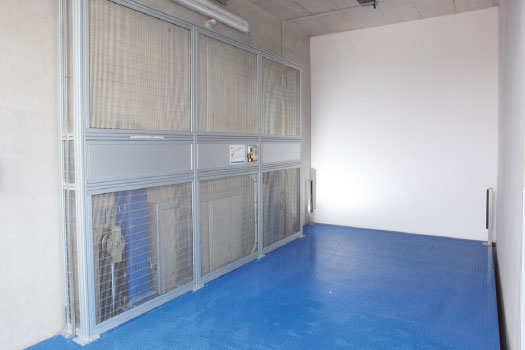

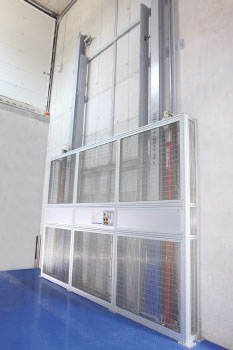

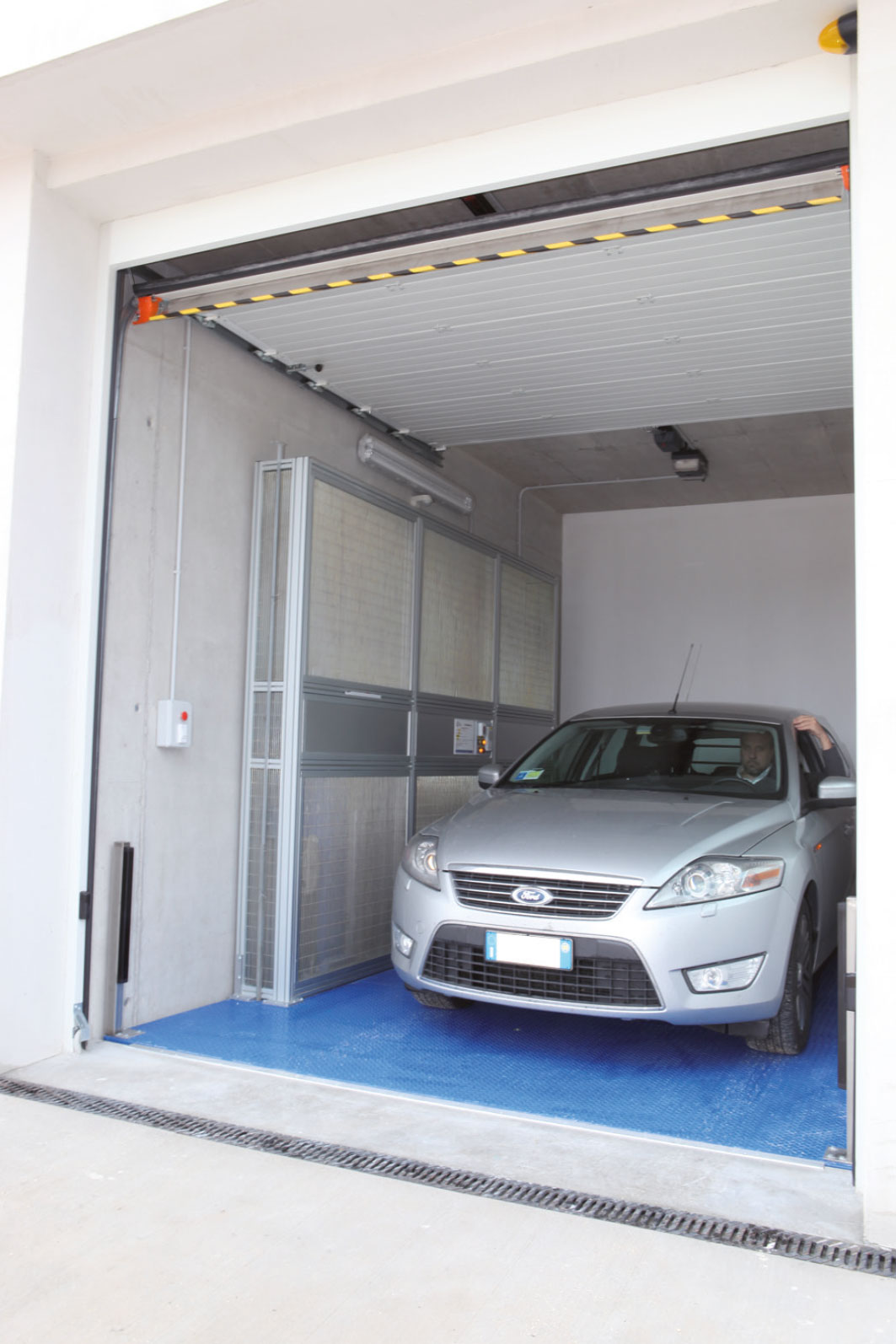

La piattaforma
è dotata di una protezione di un’altezza di 2,50 metri, non removibile se non con attrezzi particolari da parte degli addetti della manutenzione e che non permette il contatto con tutti gli organi di movimentazione della piattaforma stessa (Normativa 2006/42/EC).

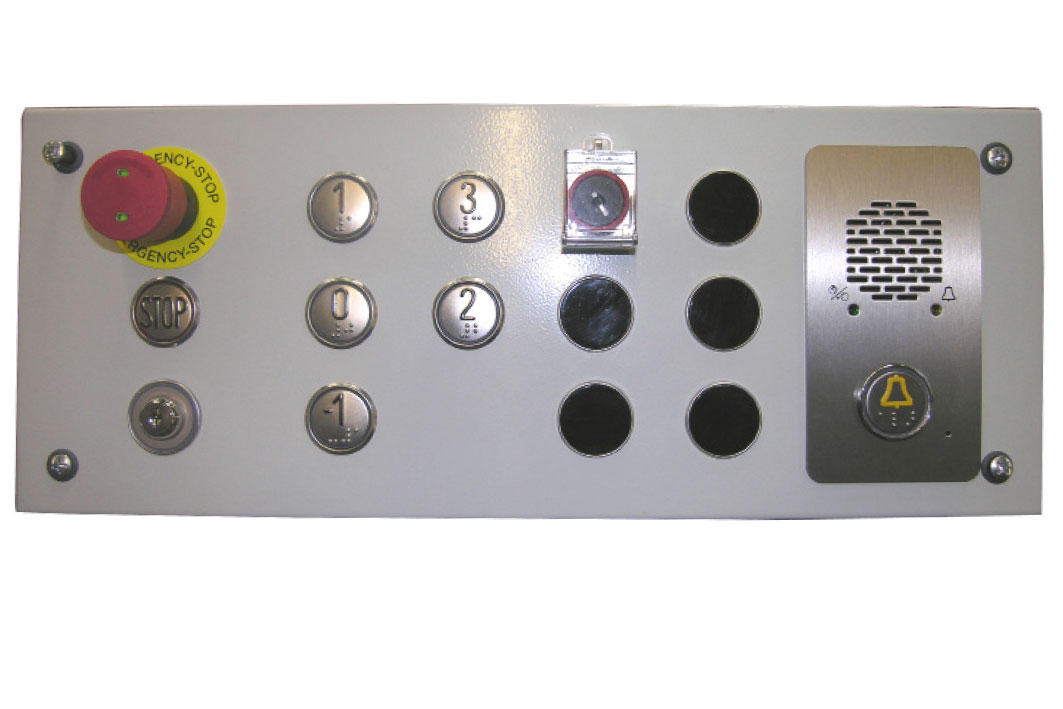

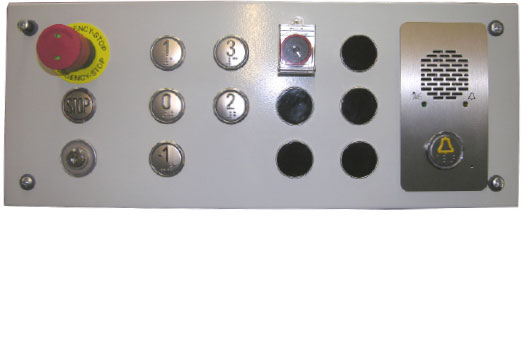

Il dettaglio del pannello di controllo
posto a bordo pedana per l’uso dell’operatore, evidenzia tutti i pulsanti di movimento e di sicurezza della pedana ed in particolare il citofono, collegato ad un combinatore telefonico (di serie) con programmazione per sette numeri di telefono memorizzabili, a chiamata ripetitiva e ventidue codici di collegamento alla rete telefonica di altrettanti paesi esteri.

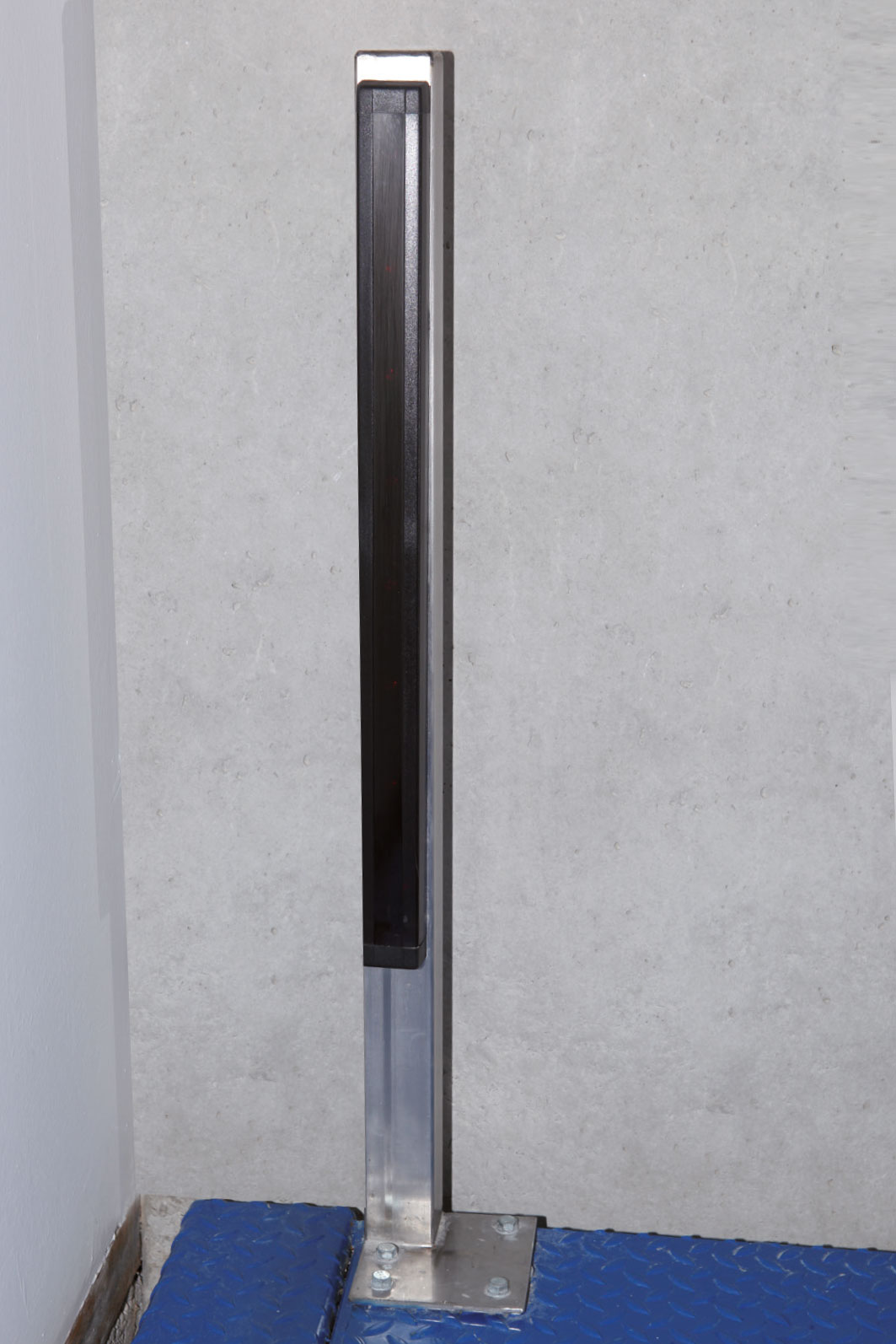

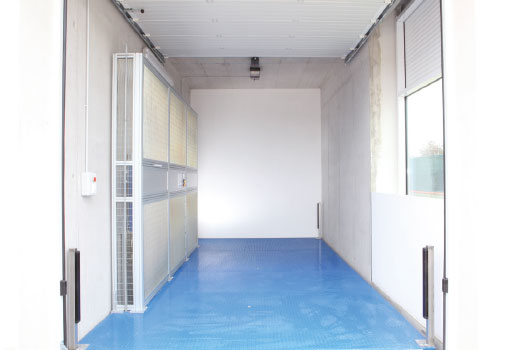

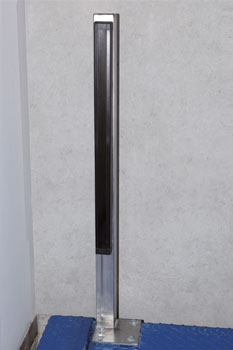

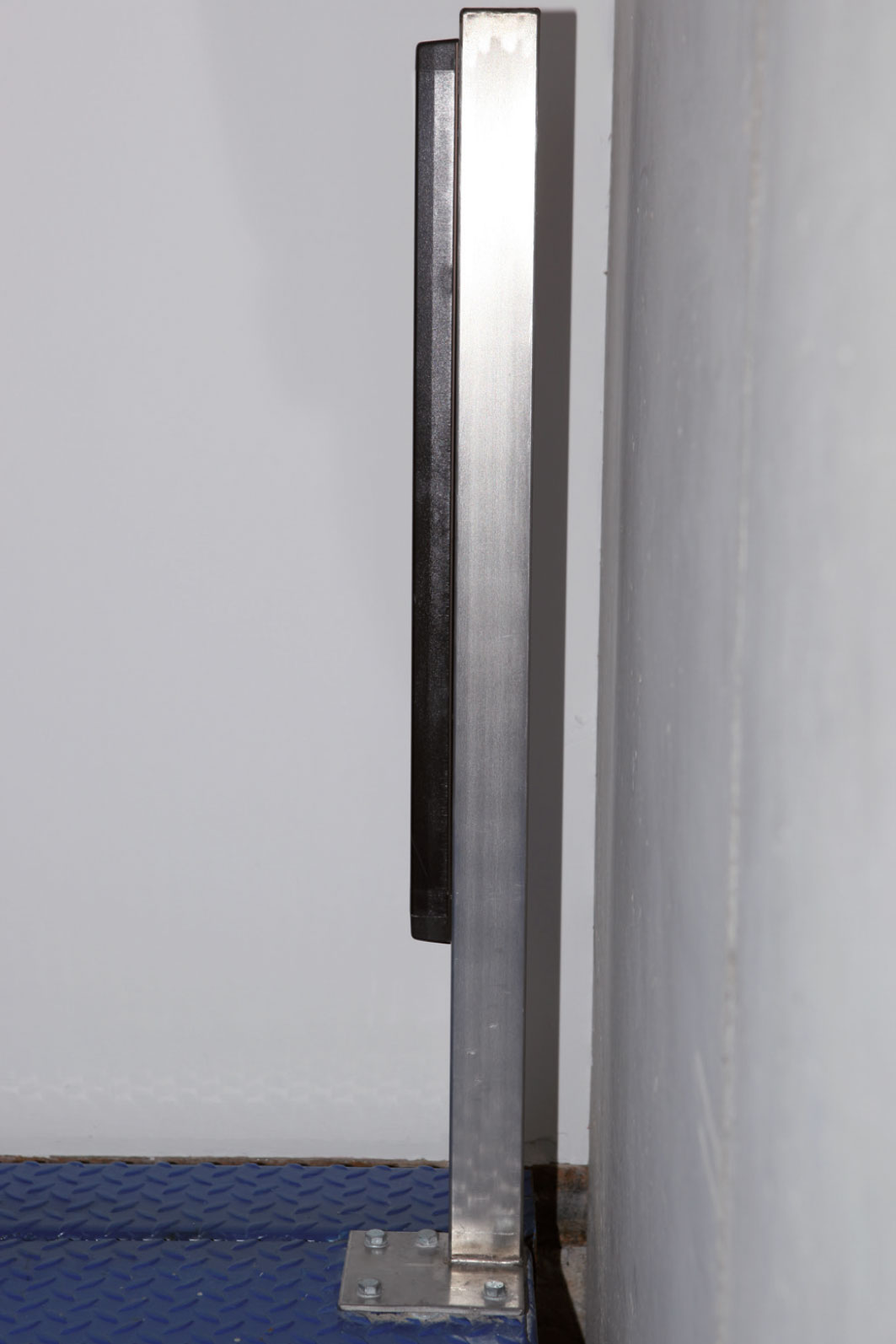

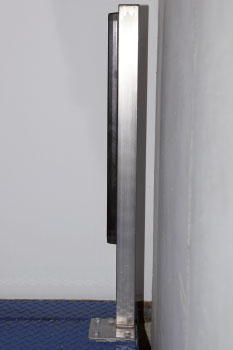

La pedana
è dotata di due barriere fotoelettriche, composte da due fotocellule ognuna, poste alle estremità dei lati corti della pedana stessa, con lo scopo del bloccaggio del funzionamento della macchina, qualora un movimento inaspettato del veicolo a bordo, durante lo spostamento, rischiasse di colpire la parete, nonchè a garantire un corretto posizionamento del veicolo.

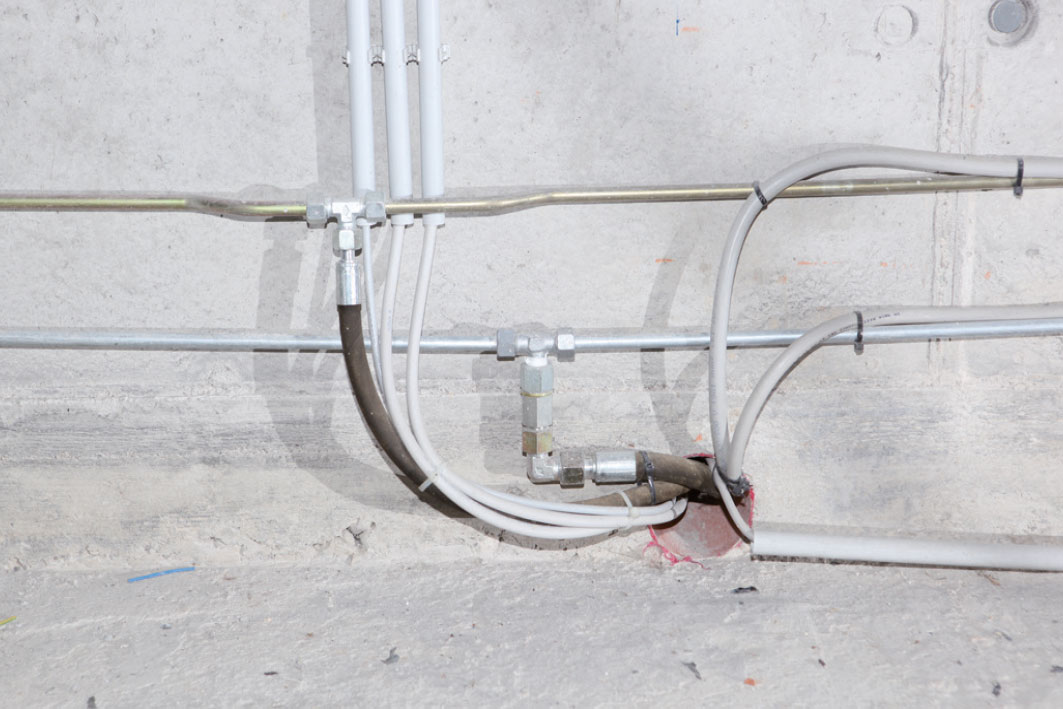

Il dettaglio del collegamento elettrico ed idraulico
posto al centro delle due colonne, sottostante la pedana nella fossa del vano, evidenzia la facilità d’installazione.
Particolare di fissaggio della colonna al muro
mediante piastre presaldate alla colonna stessa con l’inserimento di tasselli chimici.
Si noti, inoltre, il dettaglio dell’attacco della catena di sollevamento e della carrucola di rinvio. All’estremità esterna della carrucola, viene fissata una protezione contro la fuoriuscita della catena dalla sua sede naturale.
Si noti, inoltre, il dettaglio dell’attacco della catena di sollevamento e della carrucola di rinvio. All’estremità esterna della carrucola, viene fissata una protezione contro la fuoriuscita della catena dalla sua sede naturale.

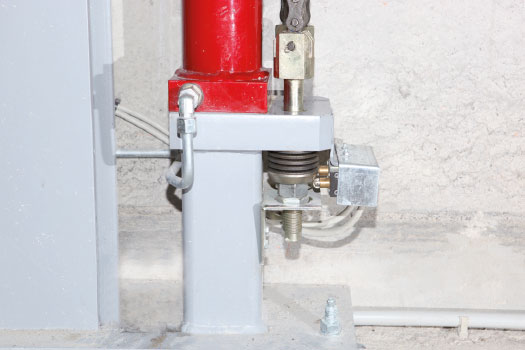

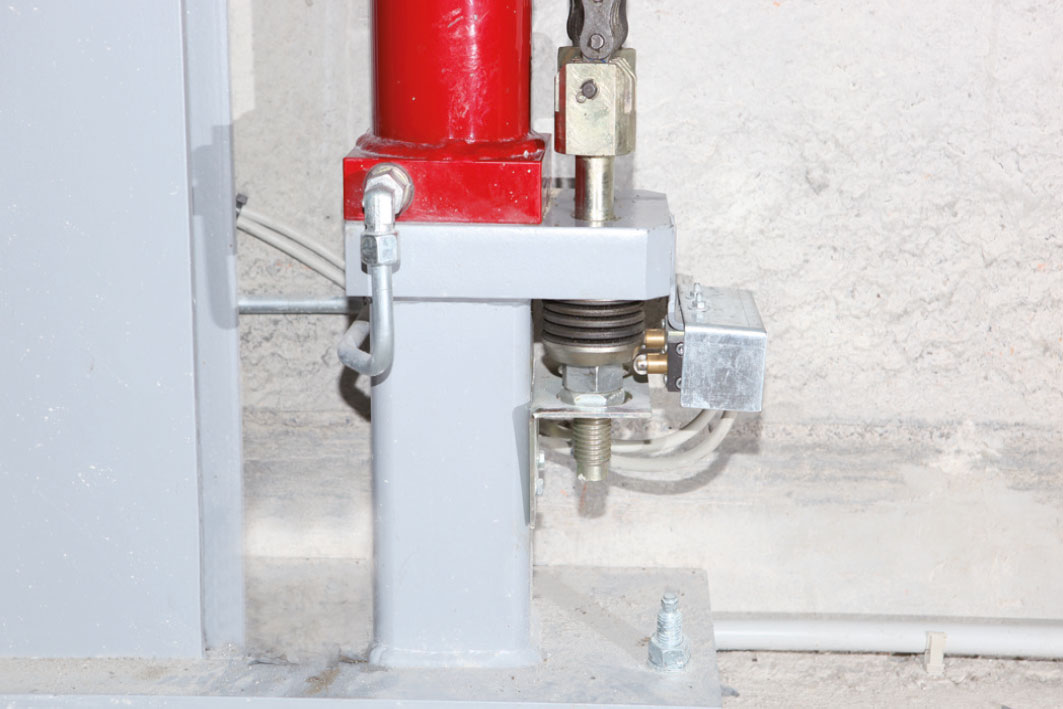

Un sistema
di fine corsa è posto alla base del pistone,
per il controllo del tensionamento delle catene di sollevamento (due per pistone) al fine di permettere il bloccaggio della pedana in caso di malfunzionamento o rottura anche di una sola delle catene.
per il controllo del tensionamento delle catene di sollevamento (due per pistone) al fine di permettere il bloccaggio della pedana in caso di malfunzionamento o rottura anche di una sola delle catene.
Nella foto si evidenzia il dettaglio di un esempio di fine corsa posizionati sulla macchina.
In dettaglio, il funzionamento del fine corsa di rallentamento e di regolazione della corsa, evidenziato dalla lunghezza della camma di azionamento (più lunga della camma di stop).
In questa angolatura si può vedere, invece, il funzionamento del fine corsa di arresto, posizionato sulla colonna opposta a quello di rallentamento ed evidenziato dalla camma di azionamento più corta.
Nell’insieme delle foto presenti, si nota il sistema di bloccaggio meccanico della piattaforma al piano, mediante azionamento idraulico.
La spalla della piattaforma,
supera il punto di posizionamento del pistone di blocco meccanico al piano, permettendone la fuoriuscita.
Dopodichè la spalla ridiscende per potersi adagiare, mediante blocchetto di aggancio, sul pistone stesso, fuoriuscito dalla sua sede, permettendone una stabilità totale. A questo punto il sistema idraulico di sollevamento dei due pistoni, si pone in posizione di rilassamento, evitando ulteriori e continui stress, dati dalla pressione costante, al circuito idraulico stesso.
Si vuol far notare che, al salire sulla piattaforma con il veicolo, non si noterà il benché minimo sobbalzo della stessa, che avrebbe luogo in pedane sostenute solo dalla pressione dei pistoni, evitando ansie all’utilizzatore.
Dopodichè la spalla ridiscende per potersi adagiare, mediante blocchetto di aggancio, sul pistone stesso, fuoriuscito dalla sua sede, permettendone una stabilità totale. A questo punto il sistema idraulico di sollevamento dei due pistoni, si pone in posizione di rilassamento, evitando ulteriori e continui stress, dati dalla pressione costante, al circuito idraulico stesso.
Si vuol far notare che, al salire sulla piattaforma con il veicolo, non si noterà il benché minimo sobbalzo della stessa, che avrebbe luogo in pedane sostenute solo dalla pressione dei pistoni, evitando ansie all’utilizzatore.
Il pistone
di blocco meccanico al piano è ulteriormente controllato da un fine corsa “fuori tutto, dentro tutto” che ne analizza la corretta posizione.

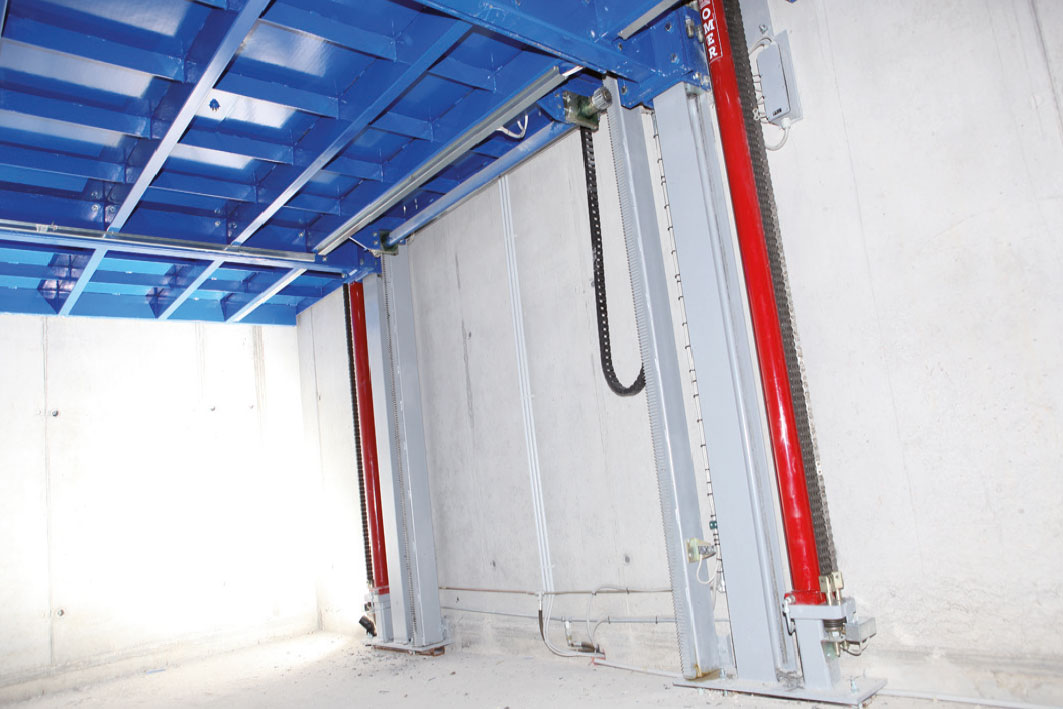

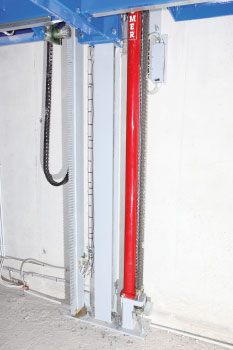

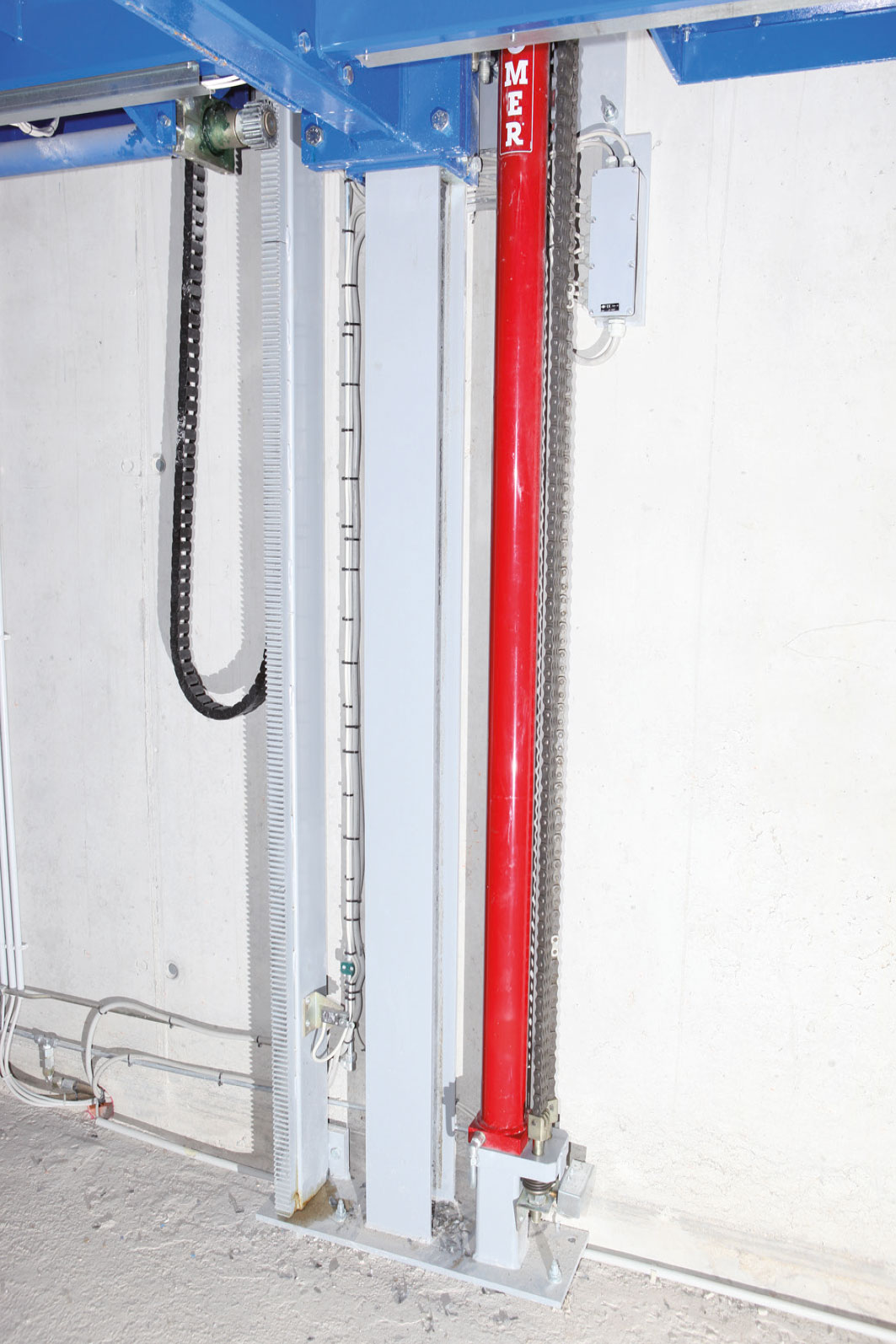

La foto con vista dal basso, pone in evidenza la colonna con il cilindro di sollevamento (di produzione della O.ME.R. S.p.A.), la cremagliera con la barra di torsione, la catenaria di protezione ai cavi di alimentazione a bordo piattaforma e la cassetta di giunzione elettrica.

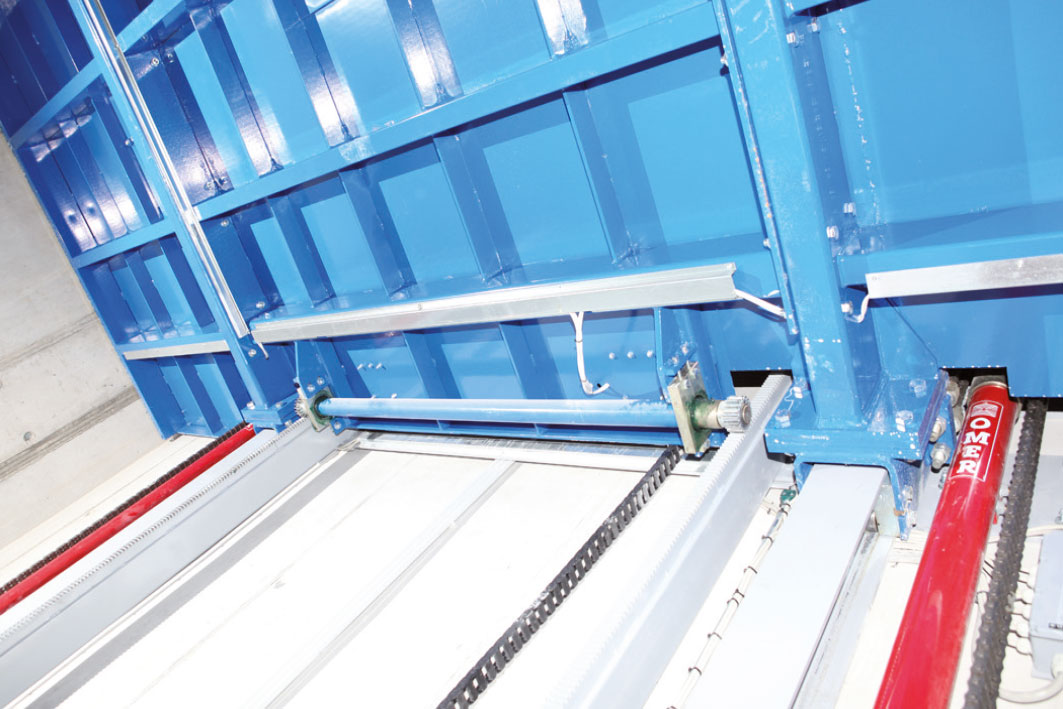

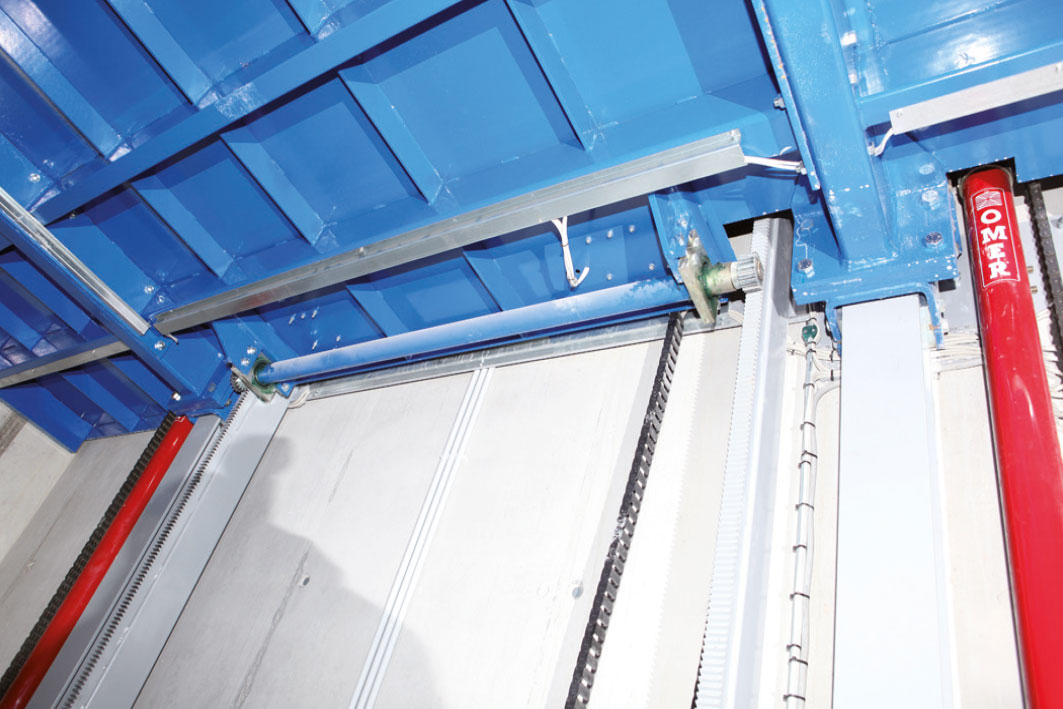

Il pignone di testa
della barra di torsione è dotato di una ghiera dentata (una ad ogni estremità) che scorre, mediante aggancio, sulle cremagliere (una per colonna).
La stessa barra di torsione è dotata di supporti regolabili in posizione, per il perfetto accoppiamento alle cremagliere.
La stessa barra di torsione è dotata di supporti regolabili in posizione, per il perfetto accoppiamento alle cremagliere.

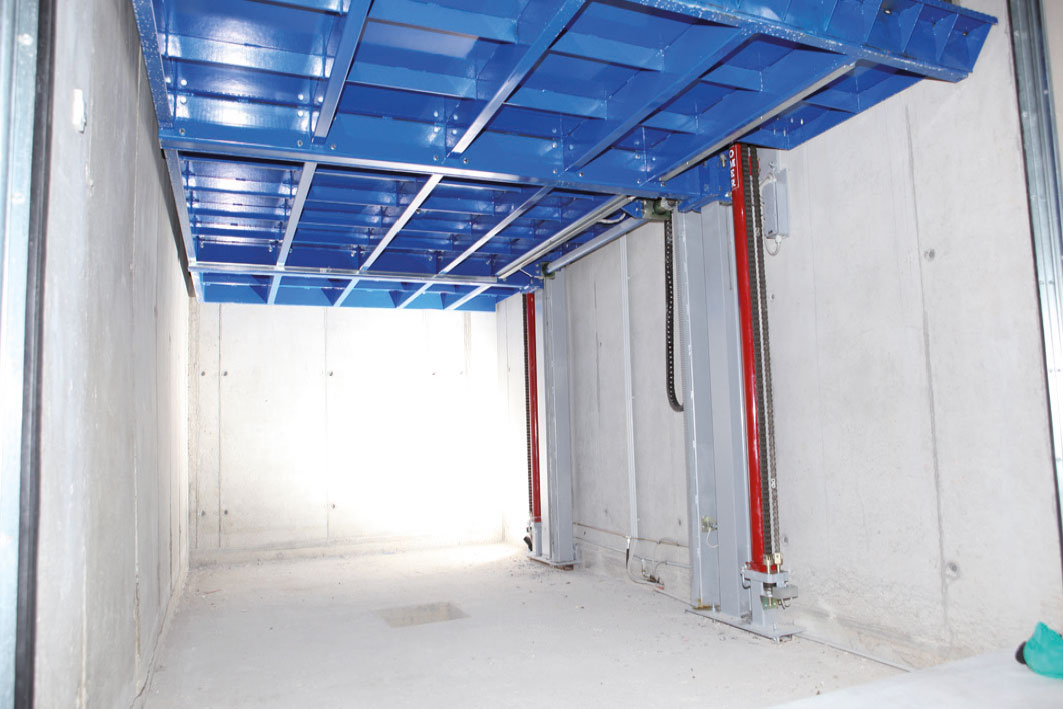

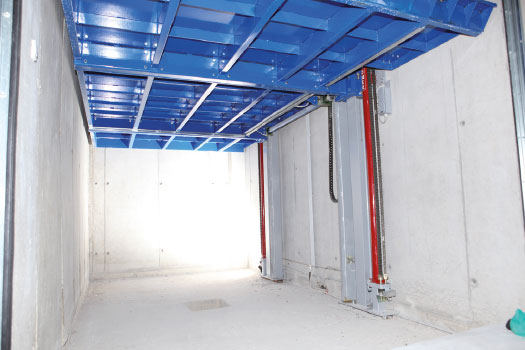

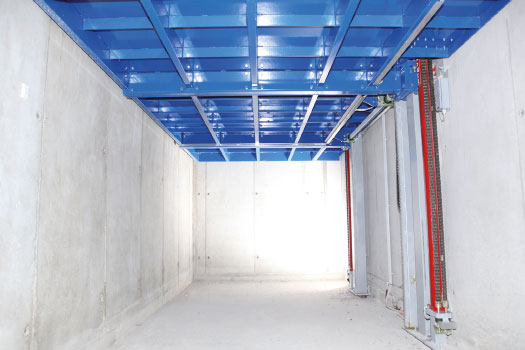

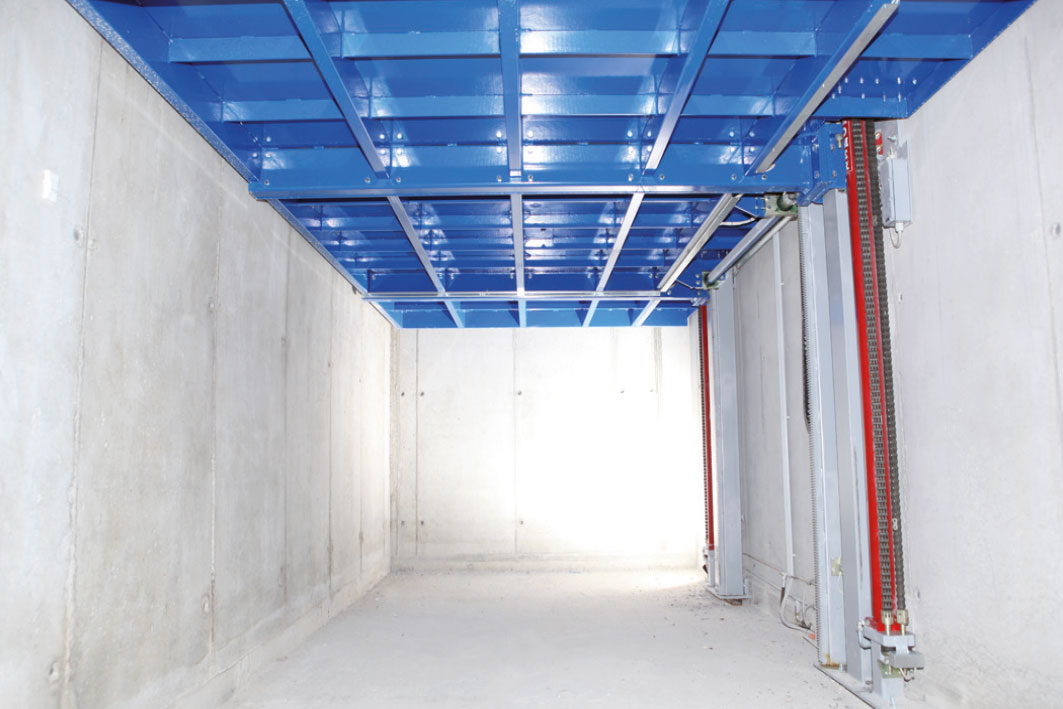

Dalla vista sottostante
alla pedana, si possono notare i vari elementi di irrigidimento per ottenere una pedana rigida ed indeformabile anche nel caso di carichi laterali o decentrati.
La macchina è dotata di sistema di barra di torsione che ingrana su due cremagliere fissate ai lati delle due colonne. Tale sistema permette la ripartizione dei pesi anche nel caso in cui gli stessi risultino decentrati sulla pedana, aggiungendo la funzionalità di pedana montacarichi oltre che di montauto.

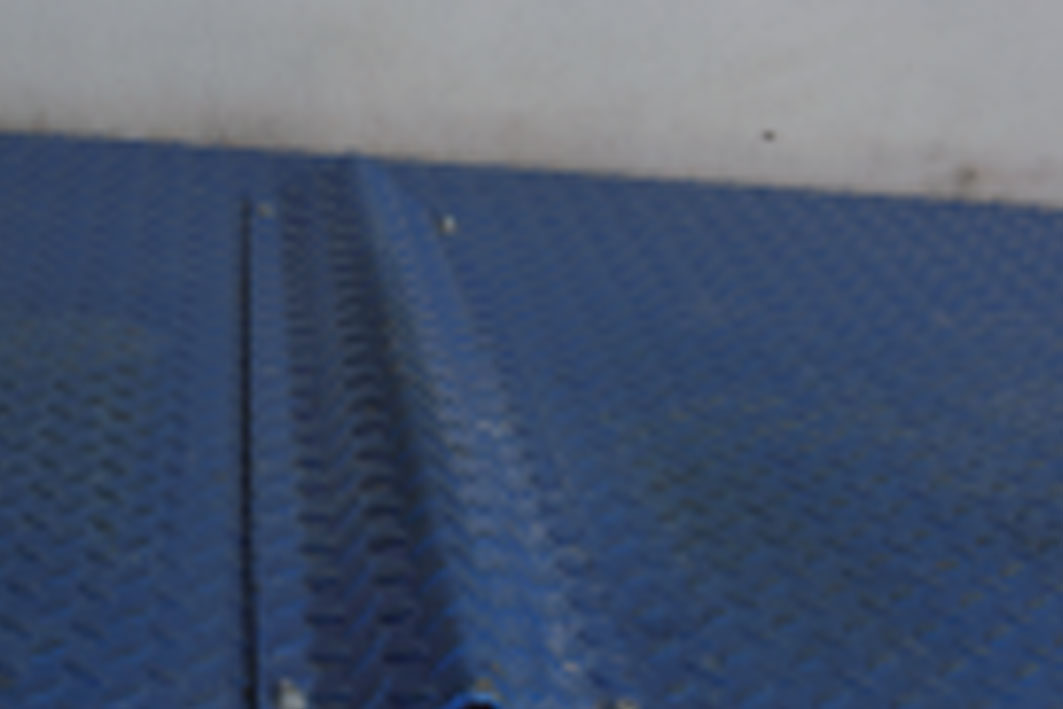

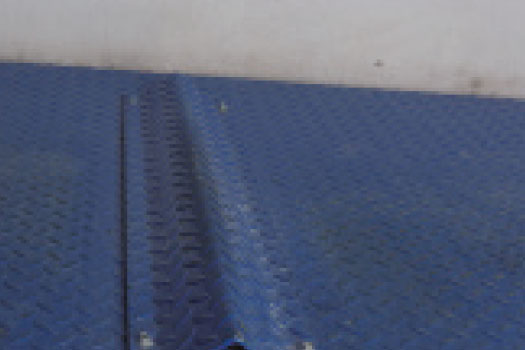

Particolare del fermo
anteriore delle ruote, per garantire un corretto posizionamento del veicolo e per evitare eventuali spostamenti dello stesso durante il movimento della pedana. Tale elemento viene posizionato anche nella parte posteriore.
